碳酸鈣的形態(tài)表現(xiàn)和使用準(zhǔn)則

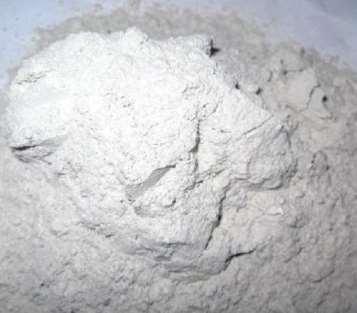

　　輕質(zhì)碳酸鈣的平均粒徑約為3.5微米，密度約為2.4~2.6g/cm3，由于輕質(zhì)碳酸鈣固有的性能缺陷，如密度大、吸附性差，影響碳酸鈣的使用范圍和合成產(chǎn)品的質(zhì)量，市場(chǎng)需要1.6~1.9g/cm3的密度，粒徑為1～10微米的多孔無(wú)定形碳酸鈣晶體。

　　首先采用液相沉淀法制備了比表面積大、密度為1.6-1.9g/cm3的多孔材料，通過(guò)添加結(jié)晶習(xí)性調(diào)節(jié)劑，有效地控制了晶體的成核和生長(zhǎng)過(guò)程。

　　用于形成碳酸鈣晶體及其制備方法是：首先根據(jù)化學(xué)反應(yīng)制備氯化鈣和碳酸氫銨水溶液，按兩種水溶液總質(zhì)量的0.01-0.05%加入結(jié)晶習(xí)性調(diào)節(jié)劑，然后在25℃至30℃下操作，加入氯化鈣水溶液與碳酸氫銨混合結(jié)晶習(xí)性改進(jìn)劑水溶液，加壓充分?jǐn)嚢瑁�直至反�?yīng)完成。

　　其次將反應(yīng)物沉淀0.5-1小時(shí)，將沉淀的碳酸鈣和氯化銨溶液分離，然后用水洗滌沉淀的碳酸鈣，將洗滌后的碳酸鈣脫水，干燥得到多孔的碳酸鈣產(chǎn)品。
